咨詢熱(re)線： 0371-69233258
咨詢熱(re)線： 0371-69233258
此規程由原國家建筑材料工業局于1995年組織制定，到目前為止，仍然是國內水泥窯用耐火材料的最高、最新、最具權威性、也是唯一的規程，其中包含了研究院所、制造廠家、使用單位的寶貸經驗也隱含有他們的慘痛教訓。現在，原國家建筑材料工業局已經取悄，該規程也不再具有強制性，但建議水泥廠的有關人員最好嚴格執行。如 果硬想有所突破，靠自己在水泥廠另辟蹊徑，請提前作好交學費甚至更大損失的準備。
1.1升溫(wen)和降溫(wen)制(zhi)度
窯襯(chen)堿性(xing)磚的熱膨脹系(xi)數最大(da)，熱穩(wen)定性(xing)差(cha)，又用(yong)于窯內溫(wen)度(du)最高部(bu)位，升溫(wen)和降溫(wen)的梯度(du)最陡，溫(wen)差(cha)壓(ya)力最大(da)，最容易開裂剝落，壽(shou)命也最短。因(yin)此，升溫(wen)和降溫(wen)制度(du)是使用(yong)的一(yi)大(da)關鍵。
(1)濕法砌全部窯襯，以30℃/h升溫為佳；
(2)只檢修部分堿性磚，以50℃/h升溫為佳；
(3)停窯不檢修磚，燒成帶能保持在300℃以上，可加快到125"C/h升溫；
(4)在窯朋體橢圓度正常情況下，可適當加快升溫速度：①20-300℃區段，可加快至240-300℃/h；②300-800℃關鍵段，以30℃/h為最佳，最快也不能超過50℃/h；③800-1450℃區段，可加快至60℃/h。這是必須保證的烘烤升溫制度。
按此制度總結烘烤時間如表1所示。

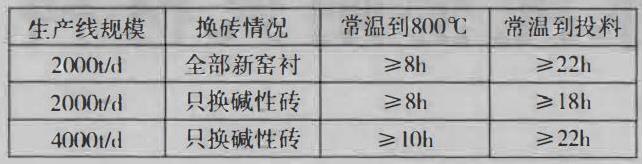

表1烘烤情況分析表
1.2預熱器烘烤
(1)對水硬性澆注料，為了解決附著水和化學結合水，24小時內不得烘烤；
(2)對含澆注料層在內的復合襯里，烘烤時間應達到1個星期；
(3)對只使用澆注料的襯里，其具體升溫制度應如表2所示。

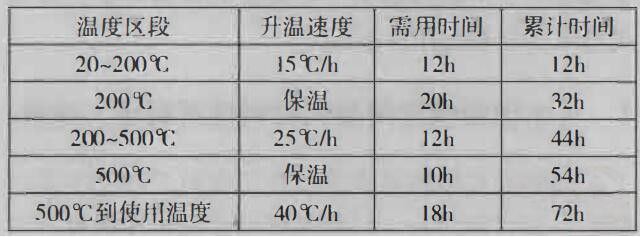

表2具體升溫(wen)制度
1.3烘窯注意事項
烘(hong)(hong)窯(yao)必須(xu)是連續進行，不(bu)得中(zhong)(zhong)斷(duan)。萬(wan)一(yi)中(zhong)(zhong)斷(duan)，在時間短、保溫(wen)(wen)好的情況下(xia)，可以從實際降到的溫(wen)(wen)度(du)開始，接續烘(hong)(hong)烤；如中(zhong)(zhong)斷(duan)的時間較長，則必須(xu)按冷窯(yao)制(zhi)度(du)降至(zhi)常溫(wen)(wen)，重新開始烘(hong)(hong)烤。
烘窯期間，應按烘窯制度轉窯，力求燒成帶內磚各處溫度均勻，保證窯桐體中心線規整，橢圓度正常。停窯而不換磚時，必須慢冷以保證窯襯安全。應在停窯后用輔助傳動間隙轉窯，并停高溫風機且關閉閥門，維持最小負壓(例如在排風機處為30mmH20)，經24h后方可打開窯門來加快冷卻。
對于傳統小窯，蓄熱瑟小及密閉條件差，冷卻時間可以適當縮短，停窯時立即關閉高溫風機閥門，使高溫風機保持空轉，等窯皮和窯料表而變黑，不見紅料，方可逐步開大閥門用排風機冷窯(抽風快冷)。達到窯皮及窯料變黑，大致需要5-8h不等。
1.4掛窯皮及保護窯皮
在正常窯皮保護下，堿性磚表面溫度巾無窯皮的1400℃左右降到600℃左右，磚內溫度梯度顯著平緩，顯著地抑制了滲入變質的破壞作用，有效延長了堿性磚的壽命。
1.4.1窯皮穩定存在的基本條件
(1)入窯料(含窯灰、煤灰等)成分穩定且適當
(2)火焰位置與窯溫必須穩定且合適；
(3)窯體規整性好，橢圓率正常；
(4)窯運行穩定，開停次數極少。
1.4.2正常掛窯皮
堅持(chi)用(yong)與緞燒熟(shu)料(liao)一(yi)樣(yang)的(de)正常溫度掛(gua)窯(yao)(yao)皮(pi)，嚴格控制掛(gua)窯(yao)(yao)皮(pi)期間的(de)熟(shu)料(liao)質批(pi)，升(sheng)重正常，既不(bu)(bu)出黃(huang)料(liao)和生料(liao)，也不(bu)(bu)產生大(da)批(pi)大(da)塊和大(da)肚拳頭大(da)小的(de)料(liao)球，保(bao)持(chi)熟(shu)料(liao)顆(ke)粒(li)細小均齊。采(cai)用(yong)鎂鐵(tie)磚(zhuan)、鎂銘磚(zhuan)時，分解窯(yao)(yao)的(de)掛(gua)窯(yao)(yao)皮(pi)時間最多一(yi)天；采(cai)用(yong)白(bai)云(yun)石磚(zhuan)時可(ke)(ke)以(yi)更短(duan)。為求掛(gua)窯(yao)(yao)皮(pi)期間操作方(fang)便，必要時可(ke)(ke)適當減少喂料(liao)拭。
1.4.3保護好窯皮
要經常觀察控制、嚴密監視桐體表面溫度，發現窯皮蝕薄、簡體溫度升高，要及時補掛，補掛時也可適當減少喂料量，且不考核補掛的班產量。窯皮是回轉窯的命根子，保護窯皮就是在保護生命，補掛窯皮就是在搶救生命，留得青山在才能有柴燒。因此，窯操作員上班的第一要務就是保護窯皮!從設備上講窯洞體表面溫度不應超過370℃(瞬時不大于400℃)。如掌握失當，一旦超過了這一溫度，應及時早采取姜文措施，窯溫在正常煅燒范圍內偏低控制，適當減料，加緊補掛窯皮。
