咨(zi)詢熱線： 0371-69233258
咨(zi)詢熱線： 0371-69233258
水泥企業耐(nai)(nai)火(huo)材料(liao)(liao)(liao)的(de)(de)(de)使(shi)用是(shi)關系(xi)(xi)燒成(cheng)系(xi)(xi)統正(zheng)常運(yun)行(xing)的(de)(de)(de)關鍵(jian)因素之一，強(qiang)化(hua)(hua)耐(nai)(nai)火(huo)材料(liao)(liao)(liao)的(de)(de)(de)管(guan)(guan)理(li)工作，不(bu)僅僅是(shi)降低耐(nai)(nai)火(huo)材料(liao)(liao)(liao)的(de)(de)(de)使(shi)用成(cheng)本(ben)，還關系(xi)(xi)到燒成(cheng)系(xi)(xi)統的(de)(de)(de)優(you)質高產(chan)低耗(hao)和長期穩(wen)定運(yun)行(xing)，因此水泥企業要把(ba)耐(nai)(nai)火(huo)材料(liao)(liao)(liao)的(de)(de)(de)管(guan)(guan)理(li)工作作為技術管(guan)(guan)理(li)的(de)(de)(de)一個(ge)重要方面進行(xing)，要不(bu)斷強(qiang)化(hua)(hua)耐(nai)(nai)火(huo)材料(liao)(liao)(liao)的(de)(de)(de)管(guan)(guan)理(li)，優(you)化(hua)(hua)耐(nai)(nai)火(huo)材料(liao)(liao)(liao)的(de)(de)(de)使(shi)用。
近年來(lai)，隨(sui)著(zhu)耐(nai)火材(cai)料生產技術的(de)進步(bu)和砌筑(zhu)管理水平的(de)提(ti)高，窯內耐(nai)火磚(zhuan)的(de)使(shi)用壽命已經大幅提(ti)升，三次(ci)風(feng)管等部位的(de)耐(nai)火材(cai)料由(you)于重視程(cheng)度不夠，還存在一些問(wen)題，還需要進一步(bu)研(yan)究(jiu)解決。
1、三次風管(guan)耐火材料使用現狀(zhuang)
由于三次風管的耐火磚的使用環境不太惡劣，所以容易形成各企業對三次風管重視程度不高的現象，最后造成三次風管耐火磚使用壽命偏短，甚至有的企業3~4年就對三次風管磚進行了全部更換，檢修費用大幅升高(以4500t/d水泥窯為例，整個三次風管砌筑費用約100萬元，耐火磚及鈣板費用約60萬元)，最主要的是增加了穩定生產運行的風險點及檢修負擔。
三(san)次風管耐火材料(liao)，主要存在問題如(ru)下：
(1)耐火磚質量變差。耐火磚生產企業在市場競爭激烈的背景下，為了降低成本，耐火磚原材料及制作工藝變差，抗剝落性能及耐壓指標明顯劣化，影響了耐火磚使用壽命。
(2)砌筑施工不規范。對耐火磚的砌筑重視程度不夠，造成施工過程監管不嚴，施工手法粗獷，耐火磚施工質量受到影響，如：楔鐵使用不合理，膠泥涂抹不均等方面。
(3)近年來各個生產線受到環保限產等因素影響，開停機次數較多，升降溫的過程中造成耐火磚剝落和松弛下垂甚至掉磚。
(4)隨著企業節能降耗、轉型升級工作的推進，原燃材料有害成分及協同處置帶入有害成分增加，有害成分對耐火磚的侵蝕不容忽視。
2、改(gai)進措(cuo)施
針對以上(shang)問(wen)題，我公司技術人(ren)員深入研究(jiu)三次風(feng)管耐火磚損壞機理，把(ba)控(kong)施工及使用(yong)過程中的每一(yi)細節，實施了一(yi)系列(lie)的改(gai)進措施，耐火磚使用(yong)的效果明顯(xian)大幅改(gai)善。
2.1合理根據指標選用耐火磚品種耐火磚選用過程中積極和廠家溝通，將抗剝落性能比較差的高強耐堿磚更換為了高鋁磚。
2.2改進砌筑方案針對耐火磚容易下垂脫落問題對耐火磚砌筑方案進行了改進，將下半徑的硅酸鈣板更換為輕質保溫磚(因輕質保溫磚受壓后不產生形變，避免整環磚下垂)，見圖1。上半徑依舊使用硅酸鈣板(硅酸鈣板柔性較好，避免風管磚受熱膨脹過程中脹裂風管殼體鋼板)。

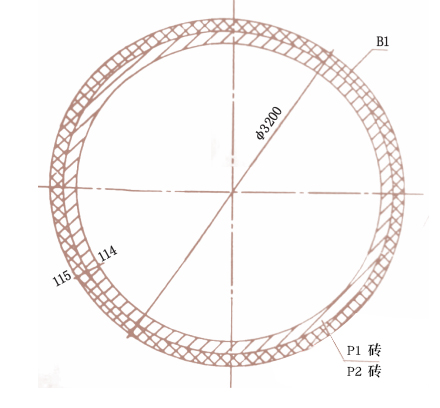

圖1硅(gui)酸鈣板(B1)橫(heng)向中(zhong)線以(yi)下(xia)部位更換(huan)為輕質保溫磚
2.3加強施工過程監(jian)管
對耐(nai)火磚摸(mo)泥(ni)、收口磚使用、楔鐵(tie)加入等關鍵步驟，嚴(yan)格(ge)按照回轉窯窯內的(de)耐(nai)火磚的(de)砌(qi)筑施工要求進行嚴(yan)控。
2.4下(xia)半徑用廢舊耐火(huo)磚鋪底保(bao)護
高(gao)溫高(gao)速(su)的三次風含有大量熟料細微顆(ke)粒，會造(zao)成三次風管(guan)耐火(huo)磚磨蝕速(su)度相當快，嚴重部位使(shi)用三年(nian)左(zuo)右就需要更換(114mm高的(de)耐(nai)火磚(zhuan)殘存不足60mm~70mm)。針(zhen)對此問(wen)題將(jiang)三次風(feng)管下半徑用舊耐火磚鋪底(di)能保證此部(bu)位耐火磚“毫發無損”。最終目標能夠實現下半徑耐火磚(zhuan)永久(jiu)使(shi)用。我公司在(zai)2017年底對(dui)B線按照此(ci)方案(an)進行了施工(gong)，使用效果良(liang)好，見圖2和圖3。

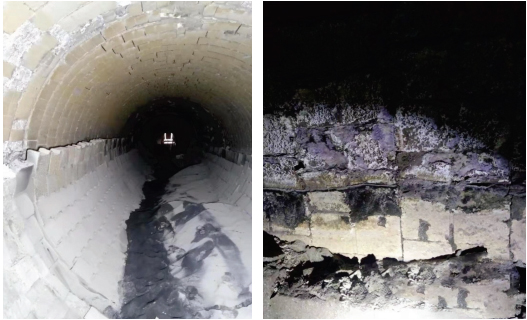

圖(tu)2鋪底使用2年(nian)效果 圖3鋪底交界處磚的區別
通過以上措施(shi)，我(wo)公司三次(ci)風管耐(nai)火材料使(shi)用效果得(de)到了明顯的改(gai)善(shan)，自2017年底施(shi)工至今已經使用(yong)近2年(nian)時間，狀態良好，初步目(mu)標上半徑壽命(ming)8年以上，下半徑永久使用。以此(ci)計算效益(yi)十分可觀。三次風管檢修(xiu)量的大幅(fu)下降，為窯系(xi)統穩定運行提(ti)供了保(bao)障，也同時大幅(fu)減輕了中修(xiu)勞動強(qiang)度，提(ti)升了整體管理水平。
3、結(jie)束語
在水(shui)泥行(xing)業技術突(tu)飛(fei)猛進，智能化(hua)水(shui)平日(ri)益提(ti)高(gao)的(de)(de)時(shi)代，抓好基(ji)礎管理是實(shi)現水(shui)泥企(qi)業高(gao)質量發展的(de)(de)奠基(ji)石，所以(yi)企(qi)業生產運行(xing)中每(mei)個環節基(ji)礎管理工(gong)(gong)作的(de)(de)精工(gong)(gong)細作意義十分重大。
