咨詢熱線： 0371-69233258
咨詢熱線： 0371-69233258
礬土基耐火材料是耐火材料常用分類，包括以高鋁礬土熟料為主要原料的高鋁磚、鋁碳、鋁鎂碳耐火制品和不定形耐火材料等。本文對礬土基耐火材料用高鋁礬土及礬土均質料做一個簡述，供參考!
(1)高鋁礬土
天然的高鋁礬土主要是由鋁的三種氫氧化物(一水硬鋁石、一水軟鋁石、三水鋁石)和鋁硅酸鹽礦物(高嶺石、葉臘石、伊利石等) 組成， 其主要化學成分有A I 203、SiO 2、Fe2O 3、TiO 2， 約占總成分的95%， 其次有MgO、CaO、K 20、Na2O以及有機質和微量成分等。鋁礬土礦按照其構造可分為：致密狀、多孔狀、狀、粗糙狀，不同的形態與結構對其可壓縮性等成型性能及燒結性能有很大的影響。我國絕大部分地區的鋁土礦屬于一水型鋁土礦，根據化學礦物組成，高振昕把我國主要礦區的高鋁礬土分為五類：
I. 水鋁石-高嶺(ling)石型(Dia spore-Kaolinite) D-K
II. 水鋁石-葉臘石型(Dia spore-Pyro phyllite) D-P
Ⅲ.勃姆石-高嶺石型(Boehm it e-Kaolinite) B-K
Ⅳ.水鋁石-伊利石型(Dia spore-Illite) D-I
V.水鋁石-高嶺石-金紅石型(Dia spore-Kaolinite-Rutile) D-K-R

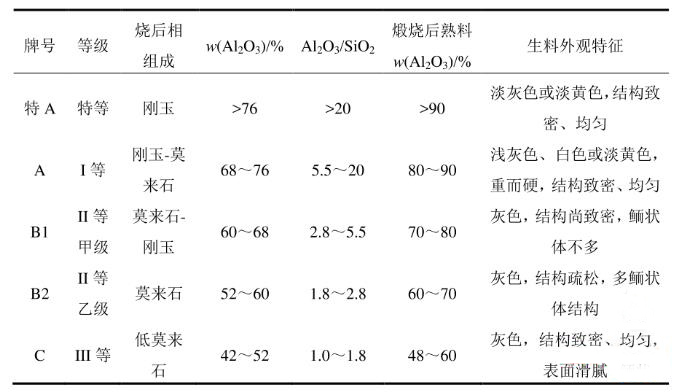

前三種礬土原料質量較好，是主要鋁土礦產地：河北、山西、河南、山東、貴州和遼寧的基本類型；D-I型含R2O較高，一般在1~4%左右，對制品的高溫性能及使用效果影響較大，不宜用于生產重要的制品；D-K-R型礬土原料中SiO2和雜質含量較少，可用于生產優質耐火材料制品。根據我國現在大多都為D-K型高鋁礬土的特點，結合AI203含量和AI2O 3/SiO 2比值可對礬土等級劃分， 見表1。
研究和生產實踐表明， 二級鋁礬土最難燒結， 燒結溫度甚至可達1700℃， 這是因為Al2O 3/SiO2比值接近莫來石的組成，經高溫煅燒后生成的莫來石含量較高，二次莫來石化程度大進而影響燒結；對于AI2O3含量較高或者較低的特等或三等礬土，由于其二次莫來石化程度較二級礬土小，更易燒結。由此可見，不同等級礬土燒結的難易程度與AI2O3的含量密切相關。此外，K2O、CaO、Na2O、Fe2O 3等雜質越多，越容易生成液相，其最佳燒結溫度也會有較大的差別。鑒于以上原因，為了燒結出優質的高鋁礬土熟料，必須對礬土進行分級開采、分級運輸、分級煅燒，以促進礬土品位的升級，提高資源的綜合利用率。
(2)礬土基均質料
因高鋁礬土的化學組成不均勻，各種等級的高鋁礬土燒成溫度相差150℃，甚至更高。如果將不同等級的高鋁礬土生礦放在一起煅燒，就會出現其中部分過燒，而其它部分欠燒，從而引起礬土熟料的體積密度和顯氣孔率的較大波動。
當這些高(gao)鋁礬土熟料用(yong)于(yu)耐火(huo)材料制品(pin)時(shi)，產品(pin)的各種性(xing)能也會出現較大的波動，造成使用(yong)效果不佳(jia)。
礬土基(ji)均(jun)質料一(yi)般是(shi)指將生礬土采用恰(qia)當的(de)(de)均(jun)化、成型以(yi)及(ji)(ji)高溫(wen)煅(duan)燒(shao)等工藝處理，促使(shi)原(yuan)料達到結構、性能(neng)和質量上的(de)(de)穩定與成分(fen)上的(de)(de)均(jun)勻(yun)。礬土基(ji)均(jun)質料的(de)(de)研究與發展使(shi)得(de)大(da)量尾礦和碎礦以(yi)及(ji)(ji)一(yi)些中低品位礦石得(de)到了(le)有效的(de)(de)利(li)用，有利(li)于提高自然資源的(de)(de)綜合利(li)用率(lv)，有利(li)于資源的(de)(de)可持續(xu)發展。
將(jiang)礬土熟(shu)料(liao)與礬土基(ji)(ji)均(jun)(jun)質料(liao)進行性能的(de)對比，分析認為，經(jing)均(jun)(jun)化提純等工藝(yi)制備的(de)礬土基(ji)(ji)均(jun)(jun)質料(liao)微(wei)觀結構均(jun)(jun)勻(yun)，封閉氣孔較多，且比礬土熟(shu)料(liao)有更大的(de)晶粒尺寸，優異的(de)致(zhi)密度(du)和(he)顯氣孔率(lv)，將(jiang)其應用于(yu)耐火材料(liao)，產品性能表現良好。
